güç, hız ,esneklik, ekonomi
inovance Ac motor hız kontrol
sistemleri
sistemleri
* 5 Dijital giriş 9-30volt dc destekler , sink /source seçilebilir
* 1 analog giriş -10 vs 10vdc arası simetrik besleme'de kabul edebilir.
* 1 röle çıkışı
* 1 dijital transistör çıkışı (0-24vdc açık kollektör)
* 1 analog çıkış (0-20mA veya 0-10vdc çıkış için)
* 1 modbus haberleşme için rs485 port vs modbus-RTU
* 1 Canlink desteği için port.
** parametrelerde DI6,DI7,DI8,DI9,DI10 girişlerine tekabul eder
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
* 1 analog giriş -10 vs 10vdc arası simetrik besleme'de kabul edebilir.
* 1 röle çıkışı
* 1 dijital transistör çıkışı (0-24vdc açık kollektör)
* 1 analog çıkış (0-20mA veya 0-10vdc çıkış için)
* 1 modbus haberleşme için rs485 port vs modbus-RTU
* 1 Canlink desteği için port.
** parametrelerde DI6,DI7,DI8,DI9,DI10 girişlerine tekabul eder
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD 500 İÇİN OPSİYONEL KARTLAR

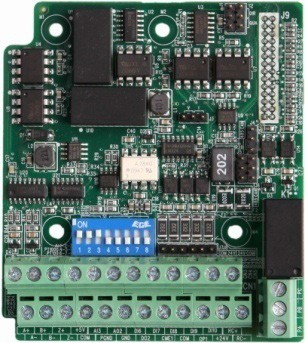

iLAVE GENİŞLEME I/O KARTI (MD38IO1)
I/O KARTI (MD38IO1) >> kullanım kılavuzu (pdf)

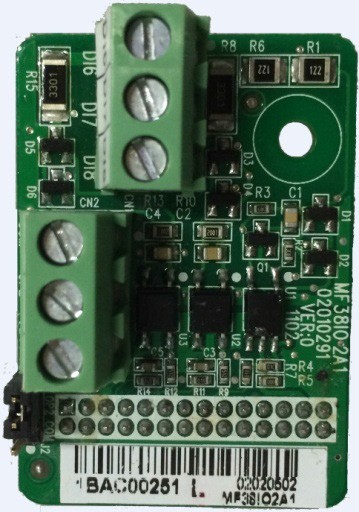

Genişleme kartı (mini) MD38IO2
* 3 Dijital giriş 9-30volt dc destekler , sink /source seçilebilir
** parametrelerde DI6,DI7,DI8 girişlerine tekabul eder
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38IO2 >> kullanım kılavuzu (pdf)
** parametrelerde DI6,DI7,DI8 girişlerine tekabul eder
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38IO2 >> kullanım kılavuzu (pdf)

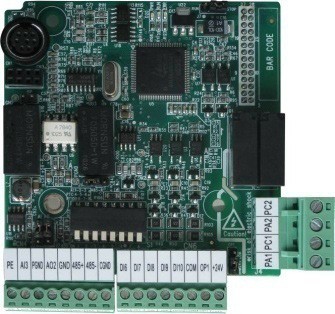

Genişleme kartı PC kart (MD38PC1)
* PLC ve ğenişleme fonksiyonu için tümleşik kart
* 5 Dijital giriş 9-30volt dc destekler , sink /source seçilebilir
* 1 analog giriş -10 vs 10vdc arası simetrik besleme'de kabul edebilir.
* 2 röle çıkışı
* 1 dijital transistör çıkışı (0-24vdc açık kollektör)
* 1 analog çıkış (0-20mA veya 0-10vdc çıkış için)
* PT100 ve PT1000 girişi için kullanılabilir
* 1 modbus haberleşme için rs485 port vs modbus-RTU
* 1 Canlink desteği için port. Aynı zamanda program yükleme ve çekme için kullanılır.
** parametrelerde DI6,DI7,DI8,DI9,DI10 girişlerine tekabul eder
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38PC1 >> kullanım kılavuzu (pdf)
* 5 Dijital giriş 9-30volt dc destekler , sink /source seçilebilir
* 1 analog giriş -10 vs 10vdc arası simetrik besleme'de kabul edebilir.
* 2 röle çıkışı
* 1 dijital transistör çıkışı (0-24vdc açık kollektör)
* 1 analog çıkış (0-20mA veya 0-10vdc çıkış için)
* PT100 ve PT1000 girişi için kullanılabilir
* 1 modbus haberleşme için rs485 port vs modbus-RTU
* 1 Canlink desteği için port. Aynı zamanda program yükleme ve çekme için kullanılır.
** parametrelerde DI6,DI7,DI8,DI9,DI10 girişlerine tekabul eder
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38PC1 >> kullanım kılavuzu (pdf)

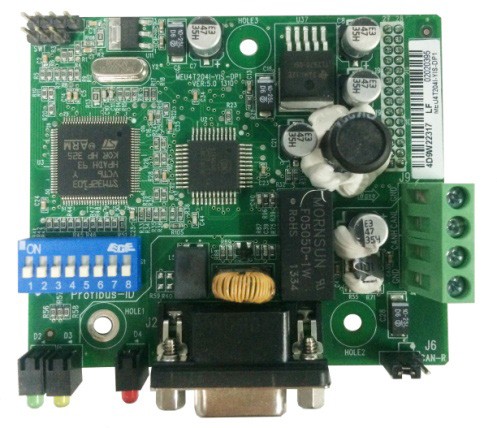

Profibus DP Kartı (MD38DP2)
* MD38DP2, uluslararası PROFIBUS alan haberleşme standardına
uygun hale getirmek için üretildi,
* PROFIBUS DP'nin için MD500 sürücü bağlamak için tasarlanmıştır
* PROFIBUS-DP haberleşme yanı sıra, MD38DP2 CANlink iletişim arabirimi sağlar.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38DP2 >> kullanım kılavuzu (pdf)
uygun hale getirmek için üretildi,
* PROFIBUS DP'nin için MD500 sürücü bağlamak için tasarlanmıştır
* PROFIBUS-DP haberleşme yanı sıra, MD38DP2 CANlink iletişim arabirimi sağlar.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38DP2 >> kullanım kılavuzu (pdf)

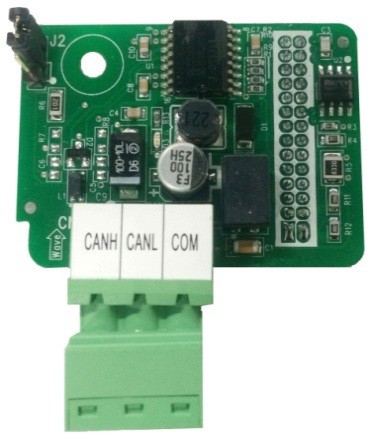

CANlink Kart (MD38CAN1)
MD38CAN1 yüksek hızlı CANlink haberleşme formunu
MD500 sürücü bağlamak için tasarlanmıştır.
Tüm CANlink bus standardı ile uyumludur.
CANlink CAN bus sistemine dayanarak Inovance tarafından geliştirilmiştir.
Bu kart ile birlikde CAN sistemini ekipmanları destekleyen
2. ve 3. parti cihazlarla bağlantı yapılabilir.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38CAN1 >> kullanım kılavuzu (pdf)
MD500 sürücü bağlamak için tasarlanmıştır.
Tüm CANlink bus standardı ile uyumludur.
CANlink CAN bus sistemine dayanarak Inovance tarafından geliştirilmiştir.
Bu kart ile birlikde CAN sistemini ekipmanları destekleyen
2. ve 3. parti cihazlarla bağlantı yapılabilir.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38CAN1 >> kullanım kılavuzu (pdf)

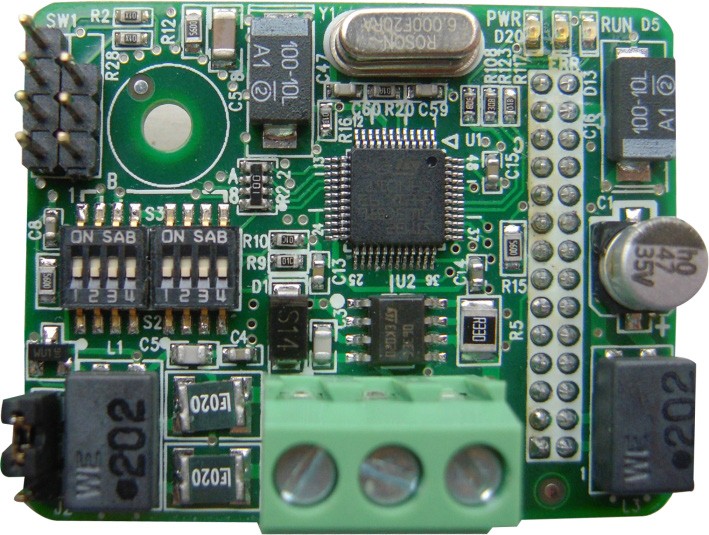

MD38CAN2 yüksek hızlı CANopen haberleşme formatını
MD500 sürücüsüne bağlamak için tasarlanmıştır.
CANopen uluslararası alanda bus haberleşme standardıdır.
Bu protokolü destekleyen cihazları CANopen bus bağlanabilir.
MD38CAN2 aşağıdaki beş protokollerini destekler:
Ana ekipman durumunu okuyabilir hangi ile
1. Düğüm Güvenlik protokolü,
slave düzenli master mevcut durumunu bildirdiği gibi
2. Heartbeat protokol,
3. hızlandırılmış aktarım mekanizmasını sadece destekler ve iletir
SDO bir fonksiyon kodu (iki bayt)
4. Üç TPDOs üç RPDOs
5. Acil nesnesi.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38CAN2 >> kullanım kılavuzu (pdf)
MD500 sürücüsüne bağlamak için tasarlanmıştır.
CANopen uluslararası alanda bus haberleşme standardıdır.
Bu protokolü destekleyen cihazları CANopen bus bağlanabilir.
MD38CAN2 aşağıdaki beş protokollerini destekler:
Ana ekipman durumunu okuyabilir hangi ile
1. Düğüm Güvenlik protokolü,
slave düzenli master mevcut durumunu bildirdiği gibi
2. Heartbeat protokol,
3. hızlandırılmış aktarım mekanizmasını sadece destekler ve iletir
SDO bir fonksiyon kodu (iki bayt)
4. Üç TPDOs üç RPDOs
5. Acil nesnesi.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38CAN2 >> kullanım kılavuzu (pdf)
CANopen genişleme kartı (MD38CAN2)

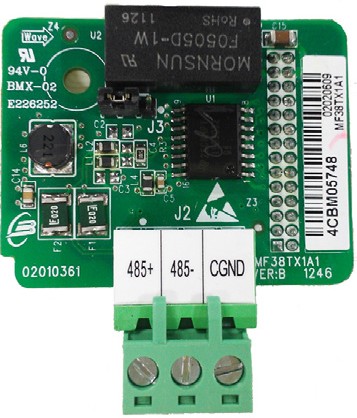

Extension RS485 Card (MD38TX1)
MD38TX1 özel RS485 haberleşme fonksiyonu ile MD500 sürücü sağlamak için tasarlanmıştır.
Bu kart yüksek derecede izolasyon yapılarak şebeke parazitleri engellemek için üretildi.
Şeması ve elektriksel parametreler uluslararası standarda uygundur.
Sürücü çalışırken kontrolünü uygulamak için yardımcı olur ve
uzaktan seri port üzerinden parametre ayarlama yapılabilir.
Bu Kartla ilgili detaylar için, MD380 ve MD500 Seri Haberleşme Protokolü bakın.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38TX1 >> kullanım kılavuzu (pdf)
Bu kart yüksek derecede izolasyon yapılarak şebeke parazitleri engellemek için üretildi.
Şeması ve elektriksel parametreler uluslararası standarda uygundur.
Sürücü çalışırken kontrolünü uygulamak için yardımcı olur ve
uzaktan seri port üzerinden parametre ayarlama yapılabilir.
Bu Kartla ilgili detaylar için, MD380 ve MD500 Seri Haberleşme Protokolü bakın.
>> montaj şekli ; doğrudan invererin üzerine kapağın altında kalacak
şekilde monte edilebilir, soket ve vida yardımıyla sabitlenir.
MD38TX1 >> kullanım kılavuzu (pdf)
Enkoder bağlantı kartları
MD38PG1
MD38PG4
MD38PG5
MD38PG5D
MD38PG6
MD38PG6D
Frekans bölme çıkışı
Fark girişi PG kartı
kablo ile
terminal bağlantısı
Fark girişi PG kartı
kablo ile
terminal bağlantısı
rezolver girişi
ile frekans bölme
kartı ,
fark çıkarma yok.
DB9 dişi konnektör
ile frekans bölme
kartı ,
fark çıkarma yok.
DB9 dişi konnektör
OC girişli PG kartı
1:1 aktarım
frekans bölme
özelliği yok
kablo ile
terminal bağlantısı
1:1 aktarım
frekans bölme
özelliği yok
kablo ile
terminal bağlantısı
OC girişli PG kartı
seçilebilir frekans
bölme katsayısı
kablo ile
terminal bağlantısı
seçilebilir frekans
bölme katsayısı
kablo ile
terminal bağlantısı
Fark girişi
kartı
çıkışı 1:1
oranında
DB9 dişi konnektör
kartı
çıkışı 1:1
oranında
DB9 dişi konnektör
Fark girişi
kartı
çıkışı seçilebilir
oranda
DB9 dişi konnektör
kartı
çıkışı seçilebilir
oranda
DB9 dişi konnektör
>>> MD500 için enkoder kartları toplam kullanım kılavuzu (pdf)
>> MD500 opsiyon kartları <<
>> MD500 inverter (yeni)
MD500 sürücü ile ilgili diğer sayfalarımızıda ziyaret edebilirsiniz
