ABB component drives
ACS55 İNVERTER DRİVE
ACS55 İNVERTER DRİVE
ABB ACS55 SÜRÜCÜ ¸
Kompakt sürücüler sınıfında,
makine imalat sektörüne
yönelik olarak tasarlanmıştır.
Komponent sürücüler,
optimize edilmiş opsiyonları
ve seçenekleri ile kolay ve
hızlı temin edilebilmektedirler.
Uygulamalar
Fanlar
Pompalar
Kapı kontrolü
Malzeme ta¸sıma
Konveyörler
Kompakt sürücüler sınıfında,
makine imalat sektörüne
yönelik olarak tasarlanmıştır.
Komponent sürücüler,
optimize edilmiş opsiyonları
ve seçenekleri ile kolay ve
hızlı temin edilebilmektedirler.
Uygulamalar
Fanlar
Pompalar
Kapı kontrolü
Malzeme ta¸sıma
Konveyörler
Özellikler Avantajları Notlar
FlashDrop Seri üretimler için sürücüye daha hızlı ve daha kolay
parametre yüklenir ve devreye alınır.
Enerjilendirme gerektirmeyen yeni, güvenli ve sorunsuz
bir parameter yükleme yöntemi bulunmaktadır.
Patentlidir.
Sabit kontrol paneli Kullanışlı ve dayanıklı panele sahip sürücü.
LCD ekran, arkadan ışıklandırma ve düğmeler içeren
dahili kontrol paneli.
Dahili potansiyometre Kolay hız ayarı. Dahili potansiyometre.
Kontrol panelinde ayarların
gösterilmesi.
Dahili EMC fi ltresi Ek alan, parça, süre ya da maliyet gerekmez.
IEC 61800-3‘e uygun 2. çevre fi ltresi standarttır.
Dahili fren kıyıcı Düşük maliyet, yerden tasarruf ve basit kablo
bağlantısı.
%100 frenleme kapasitesi.
Esnek kurulum Optimum düzen ve etkin pano alanı kullanımı.
Vidalı, DIN-rayı, yanlamasına ya da yan yana montaj.
Eşdeğerde yükseklik ve derinlik.
Vernikli elektronik kartlar Daha uzun kullanım ömrü ve daha az
servis hizmeti. Nem ve yabancı maddelere karşı koruma standarttır.
FlashDrop Seri üretimler için sürücüye daha hızlı ve daha kolay
parametre yüklenir ve devreye alınır.
Enerjilendirme gerektirmeyen yeni, güvenli ve sorunsuz
bir parameter yükleme yöntemi bulunmaktadır.
Patentlidir.
Sabit kontrol paneli Kullanışlı ve dayanıklı panele sahip sürücü.
LCD ekran, arkadan ışıklandırma ve düğmeler içeren
dahili kontrol paneli.
Dahili potansiyometre Kolay hız ayarı. Dahili potansiyometre.
Kontrol panelinde ayarların
gösterilmesi.
Dahili EMC fi ltresi Ek alan, parça, süre ya da maliyet gerekmez.
IEC 61800-3‘e uygun 2. çevre fi ltresi standarttır.
Dahili fren kıyıcı Düşük maliyet, yerden tasarruf ve basit kablo
bağlantısı.
%100 frenleme kapasitesi.
Esnek kurulum Optimum düzen ve etkin pano alanı kullanımı.
Vidalı, DIN-rayı, yanlamasına ya da yan yana montaj.
Eşdeğerde yükseklik ve derinlik.
Vernikli elektronik kartlar Daha uzun kullanım ömrü ve daha az
servis hizmeti. Nem ve yabancı maddelere karşı koruma standarttır.
Sogutma
ACS150 sürücülerinde soğutma fanları standart
donanımdır. Soğutma havasında korozif maddeler
bulunmamalıdır ve ortam sıcaklığı maksimum 40ºC
olmalıdır. Ortam sıcaklığının maksimum 50ºC olduğu
durumlarda sürücüdeki güç kaybı dikkate alınmalıdır.
Daha ayrıntılı sınırlamalar için bu katalogda yer alan
Teknik özellikler – Çevresel limitler bölümüne bakınız.
ACS150 sürücülerinde soğutma fanları standart
donanımdır. Soğutma havasında korozif maddeler
bulunmamalıdır ve ortam sıcaklığı maksimum 40ºC
olmalıdır. Ortam sıcaklığının maksimum 50ºC olduğu
durumlarda sürücüdeki güç kaybı dikkate alınmalıdır.
Daha ayrıntılı sınırlamalar için bu katalogda yer alan
Teknik özellikler – Çevresel limitler bölümüne bakınız.
ACS55-01N-01A4-1-U 110-120VAC Bir faz giriş
ACS55-01N-02A2-1-U 110-120VAC Bir faz giriş
ACS55-01N-01A4-2-U 200-240VAC Bir faz giriş
ACS55-01N-02A2-2-U 200-240VAC Bir faz giriş
ACS55-01N-04A3-2-U 200-240VAC Bir faz giriş
ACS55-01N-07A6-2-U 200-240VAC Bir faz giriş
ACS55-01N-09A8-2-U 200-240VAC Bir faz giriş
ACS55-01N-02A2-1-U 110-120VAC Bir faz giriş
ACS55-01N-01A4-2-U 200-240VAC Bir faz giriş
ACS55-01N-02A2-2-U 200-240VAC Bir faz giriş
ACS55-01N-04A3-2-U 200-240VAC Bir faz giriş
ACS55-01N-07A6-2-U 200-240VAC Bir faz giriş
ACS55-01N-09A8-2-U 200-240VAC Bir faz giriş
Ürün Açıklaması
Tam özellikli sürücü, 1-Ph = 200V 240v, 6,99-0,25 hp @% 150 Aşırı yük,
IP20 Korumalı Şasi, (h) X 2,09 (w) x 5,04 (d),
Çerçeve boyutu: A, Ağırlık: 1.5 lbs (24oz) EMC filtresi.

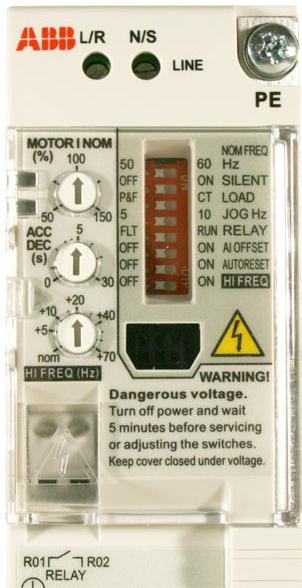

ACS55 kolayca devreye alınabilir, panel üzerinde mevcut ayar noktaları
ve motor yol vericileri için 3 pot. bulunur, kompakt boyutu nedeniyle
her yere entegre edilebilir. Özellikle çok sayıda küçük AC indüksiyon
motoru kullanılan uygulamaların enerji maliyetlerini azaltmak için uygundur.
ACS55 başlıca özellikleri ve faydaları şunlardır:
0,25-0,5 Hp (120V); 0,25-3 Hp (240V)
Hızlı DIP anahtarları ve potansiyometreler ile kurmak
Kompakt boyutları ve ince şekil
Esnek ve kolay montaj
Otomatik sürücünün değer kaybı olmadan mümkün olan en düşük
gürültü ile anahtarlama frekansı
Dahili EMC filtresi üniteleri mevcuttur.
Tam özellikli sürücü, 1-Ph = 200V 240v, 6,99-0,25 hp @% 150 Aşırı yük,
IP20 Korumalı Şasi, (h) X 2,09 (w) x 5,04 (d),
Çerçeve boyutu: A, Ağırlık: 1.5 lbs (24oz) EMC filtresi.
ACS55 kolayca devreye alınabilir, panel üzerinde mevcut ayar noktaları
ve motor yol vericileri için 3 pot. bulunur, kompakt boyutu nedeniyle
her yere entegre edilebilir. Özellikle çok sayıda küçük AC indüksiyon
motoru kullanılan uygulamaların enerji maliyetlerini azaltmak için uygundur.
ACS55 başlıca özellikleri ve faydaları şunlardır:
0,25-0,5 Hp (120V); 0,25-3 Hp (240V)
Hızlı DIP anahtarları ve potansiyometreler ile kurmak
Kompakt boyutları ve ince şekil
Esnek ve kolay montaj
Otomatik sürücünün değer kaybı olmadan mümkün olan en düşük
gürültü ile anahtarlama frekansı
Dahili EMC filtresi üniteleri mevcuttur.
Abb Hız kontrol cihazı
