ABB standart sürücüler

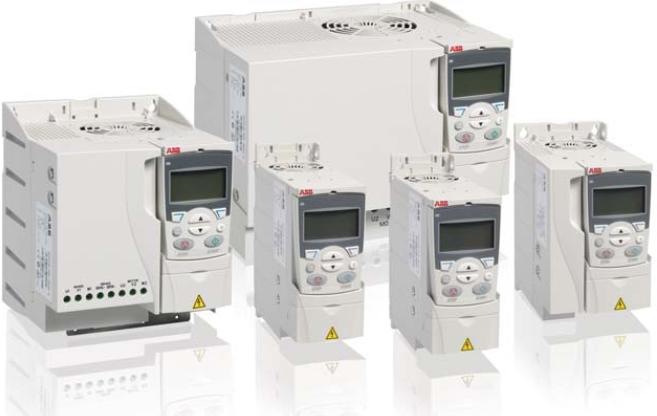

ACS310
ABB standart sürücüler
ABB standart sürücü ailesine yeni eklenen ACS310, pompa
ve fan gibi değişken torklu uygulamalar için özel olarak
tasarlanmış bir sürücü ailesidir. Bu özel tasarım basınç, akış
ve diğer harici verilerdeki değişikliklere göre dahili PID
kontrolör ve PFC’yi (pompa ve fan kontrolü) kullanarak sürücü
performansını değiştirmek dahil olmak üzere bir dizi faydalı
özellik içermektedir.
Bu özellikler programlanmış uygulama makroları, sezgisel bir
kullanıcı arabirimi ve çeşitli yardımcı ekranlar ile birlikte sürücü
kurulum, parametre ayarlama ve devreye alma işlemlerini
hızlandırmaktadır.
Uygulamalar
ACS310
ABB standart sürücüler
ABB standart sürücü ailesine yeni eklenen ACS310, pompa
ve fan gibi değişken torklu uygulamalar için özel olarak
tasarlanmış bir sürücü ailesidir. Bu özel tasarım basınç, akış
ve diğer harici verilerdeki değişikliklere göre dahili PID
kontrolör ve PFC’yi (pompa ve fan kontrolü) kullanarak sürücü
performansını değiştirmek dahil olmak üzere bir dizi faydalı
özellik içermektedir.
Bu özellikler programlanmış uygulama makroları, sezgisel bir
kullanıcı arabirimi ve çeşitli yardımcı ekranlar ile birlikte sürücü
kurulum, parametre ayarlama ve devreye alma işlemlerini
hızlandırmaktadır.
Uygulamalar
Özellik Avantaj Notlar
Pompa ve fanları paralel
kontrol etmek için pompa
ve fan kontrolü (PFC)
makrosu
Tek sürücü birden fazla pompa veya fanı kontrol eder
ve harici programlanabilir lojik kontrol cihazı ihtiyacını
ortadan kaldırır.
Gerekli pompa/fan kapasitesine göre tahriklenen
yardımcı motorlar ile motordaki gerilimi azaltır ve
kullanım ömrünü artırır.
İç kilit fonksiyonu diğerleri paralel çalışmaya devam
ederken bir motorun ana şebekeden çıkarılabilmesini
mümkün kılar.
Ek sürücü ve harici PLC masraflarından tasarruf
sağlar.
Bakım süresi ve maliyetlerini azaltırken pompa ve fan
sisteminin kullanım ömrünü artırır.
Bakım işlemleri süreç durdurulmadan güvenli bir
şekilde yapılabilir.
Yumuşak pompa ve fan
kontrol makrosu (SPFC)
Yedek motor çalıştırıldığında pompa ve boru hatlarında
oluşan istenmeyen basınç tepe noktalarını azaltır.
Bakım maliyetlerini azaltır.
Daha uzun pompa ve fan sistemi kullanım ömrü.
Daha sorunsuz süreçler.
Pompa koruma
fonksiyonları
Önleyici bakım için programlanmış özellikler ile daha
iyi koruma.
Pompa sisteminde korozyon oluşmasının
engellenmesine yardımcı olur.
Bakım maliyetlerini azaltır.
Daha uzun pompa sistemi kullanım ömrü.
Dahili Modbus RS-485
fieldbus arabirimi
Harici fieldbus seçeneklerine gerek yoktur.
Pompa ve fanları paralel
kontrol etmek için pompa
ve fan kontrolü (PFC)
makrosu
Tek sürücü birden fazla pompa veya fanı kontrol eder
ve harici programlanabilir lojik kontrol cihazı ihtiyacını
ortadan kaldırır.
Gerekli pompa/fan kapasitesine göre tahriklenen
yardımcı motorlar ile motordaki gerilimi azaltır ve
kullanım ömrünü artırır.
İç kilit fonksiyonu diğerleri paralel çalışmaya devam
ederken bir motorun ana şebekeden çıkarılabilmesini
mümkün kılar.
Ek sürücü ve harici PLC masraflarından tasarruf
sağlar.
Bakım süresi ve maliyetlerini azaltırken pompa ve fan
sisteminin kullanım ömrünü artırır.
Bakım işlemleri süreç durdurulmadan güvenli bir
şekilde yapılabilir.
Yumuşak pompa ve fan
kontrol makrosu (SPFC)
Yedek motor çalıştırıldığında pompa ve boru hatlarında
oluşan istenmeyen basınç tepe noktalarını azaltır.
Bakım maliyetlerini azaltır.
Daha uzun pompa ve fan sistemi kullanım ömrü.
Daha sorunsuz süreçler.
Pompa koruma
fonksiyonları
Önleyici bakım için programlanmış özellikler ile daha
iyi koruma.
Pompa sisteminde korozyon oluşmasının
engellenmesine yardımcı olur.
Bakım maliyetlerini azaltır.
Daha uzun pompa sistemi kullanım ömrü.
Dahili Modbus RS-485
fieldbus arabirimi
Harici fieldbus seçeneklerine gerek yoktur.
Kullanıcı arabirimleri
Panel kapağı
Panel kapağı, sürücünün bağlantı yüzeylerini koruma amacına
yöneliktir. ACS310 sürücüsünde panel kapağı standart
donanım olarak gelir. Ayrıca, opsiyon olarak iki alternatif
kontrol paneli de bulunmaktadır.
Temel kontrol paneli
Temel kontrol panelinde tek satırlı nümerik bir gösterge
bulunur. Panel, sürücüyü kontrol etmek, parametre değerlerini
ayarlamak veya bir sürücüden diğerine parametre kopyalamak
için kullanılabilir.
Gelişmiş kontrol paneli
Gelişmiş kontrol panelinde, sürücünün kolay
programlanabilmesi için çoklu dil seçeneğine sahip bir
alfanümerik ekran bulunur. Kontrol panelinde, kullanıcıya
rehberlik etme amacıyla çeşitli asistanlar ve bir dahili yardım
işlevi bulunmaktadır. Buna, hataları kaydetmek ve sürücünün
start/stop gibi kontrollerinin gerçekleştirilmesi için kullanılan
gerçek zaman saati de dahildir. Kontrol paneli, yedekleme
ve başka bir sürücüye yükleme amacıyla parametrelerin
kopyalanması için de kullanılabilir. Geniş grafik ekran ve
fonksiyonel butonlar sayesinde, parametre izleme ve geçişler
son derece kolaydır.
Panel montaj kitleri
Kontrol panelini daha geniş bir muhafazanın dışına takmak için
iki panel montaj kiti bulunmaktadır. ACS/H-CP-EXT kiti basit
ve uygun maliyetli bir montajı mümkün kılarken OPMP-01 kit,
panelin sürücüye montajlı panel ile aynı şekilde sökülebilmesini
mümkün kılan bir panel platformu içeren daha kullanıcı dostu
bir çözüm sağlamaktadır. Panel montaj kitleri, 3 m uzatma
kabloları ve montaj talimatları da dahil olmak üzere gereken her
türlü donanımı içermektedir.
Panel kapağı
Panel kapağı, sürücünün bağlantı yüzeylerini koruma amacına
yöneliktir. ACS310 sürücüsünde panel kapağı standart
donanım olarak gelir. Ayrıca, opsiyon olarak iki alternatif
kontrol paneli de bulunmaktadır.
Temel kontrol paneli
Temel kontrol panelinde tek satırlı nümerik bir gösterge
bulunur. Panel, sürücüyü kontrol etmek, parametre değerlerini
ayarlamak veya bir sürücüden diğerine parametre kopyalamak
için kullanılabilir.
Gelişmiş kontrol paneli
Gelişmiş kontrol panelinde, sürücünün kolay
programlanabilmesi için çoklu dil seçeneğine sahip bir
alfanümerik ekran bulunur. Kontrol panelinde, kullanıcıya
rehberlik etme amacıyla çeşitli asistanlar ve bir dahili yardım
işlevi bulunmaktadır. Buna, hataları kaydetmek ve sürücünün
start/stop gibi kontrollerinin gerçekleştirilmesi için kullanılan
gerçek zaman saati de dahildir. Kontrol paneli, yedekleme
ve başka bir sürücüye yükleme amacıyla parametrelerin
kopyalanması için de kullanılabilir. Geniş grafik ekran ve
fonksiyonel butonlar sayesinde, parametre izleme ve geçişler
son derece kolaydır.
Panel montaj kitleri
Kontrol panelini daha geniş bir muhafazanın dışına takmak için
iki panel montaj kiti bulunmaktadır. ACS/H-CP-EXT kiti basit
ve uygun maliyetli bir montajı mümkün kılarken OPMP-01 kit,
panelin sürücüye montajlı panel ile aynı şekilde sökülebilmesini
mümkün kılan bir panel platformu içeren daha kullanıcı dostu
bir çözüm sağlamaktadır. Panel montaj kitleri, 3 m uzatma
kabloları ve montaj talimatları da dahil olmak üzere gereken her
türlü donanımı içermektedir.
Makine arabirimleri
Dahili Modbus RS-485 fieldbus büyük otomasyon sistemlerine
bağlantı sağlamaktadır. Tek bir bükümlü kablo çifti sayesinde
çok fazla miktarda kablo kullanılması önlenerek maliyet
düşürülür ve sistem daha güvenli hale getirilir.
Uzatma modülü
MREL-01
ACS310 standart olarak tek röle çıkışına sahiptir. Opsiyonel
MREL-01 modülü üç ek röle çıkışı sağlar. Çıkışlar, seçili
parametreler ayarlanarak farklı fonksiyonlar için konfigüre
edilebilir.
Koruma ve montaj
NEMA 1 kiti
NEMA 1 kitinde parmak koruması için bir bağlantı kutusu,
kablo kanalı montajı ve kir ve toza karşı koruma için bir başlık
bulunur.
Terminal kapağı
Terminal kapağı, I/O bağlantılarının korunması amacına
yöneliktir.
Kelepçe plakaları
Kelepçe plakaları, elektriksel bozucu etkilere karşı koruma
sağlar. Kelepçeleriyle birlikte kelepçe plakaları, sürücü
ambalajında standart donanım olarak bulunur.
Dahili Modbus RS-485 fieldbus büyük otomasyon sistemlerine
bağlantı sağlamaktadır. Tek bir bükümlü kablo çifti sayesinde
çok fazla miktarda kablo kullanılması önlenerek maliyet
düşürülür ve sistem daha güvenli hale getirilir.
Uzatma modülü
MREL-01
ACS310 standart olarak tek röle çıkışına sahiptir. Opsiyonel
MREL-01 modülü üç ek röle çıkışı sağlar. Çıkışlar, seçili
parametreler ayarlanarak farklı fonksiyonlar için konfigüre
edilebilir.
Koruma ve montaj
NEMA 1 kiti
NEMA 1 kitinde parmak koruması için bir bağlantı kutusu,
kablo kanalı montajı ve kir ve toza karşı koruma için bir başlık
bulunur.
Terminal kapağı
Terminal kapağı, I/O bağlantılarının korunması amacına
yöneliktir.
Kelepçe plakaları
Kelepçe plakaları, elektriksel bozucu etkilere karşı koruma
sağlar. Kelepçeleriyle birlikte kelepçe plakaları, sürücü
ambalajında standart donanım olarak bulunur.
EMC filtreleri
ACS310 dahili EMC filtresi EN/IEC 61800-3
standardı C3 gereksinimlerini karşılayacak
şekilde tasarlanmıştır. Harici EMC filtreler
dahili filtreleme ile bağlantılı olarak sürücünün
elektromanyetik performansını geliştirmek
için kullanılırlar.Maksimum motor kablosu
uzunluğu, aşağıdaki tabloya göre
gerekli elektromanyetik performansına bağlıdır.
ACS310 dahili EMC filtresi EN/IEC 61800-3
standardı C3 gereksinimlerini karşılayacak
şekilde tasarlanmıştır. Harici EMC filtreler
dahili filtreleme ile bağlantılı olarak sürücünün
elektromanyetik performansını geliştirmek
için kullanılırlar.Maksimum motor kablosu
uzunluğu, aşağıdaki tabloya göre
gerekli elektromanyetik performansına bağlıdır.
■■Basınçlandırma pompaları
■■Dalgıç pompalar
■■ Sulama pompaları
■■Besleme ve dönüş fanları
Önemli Noktalar
■■Pompa ve fan özellikleri
■■Eşdeğerde yükseklik ve derinlik
■■Enerji verimliliği hesaplayıcılar
■■Uygulamaya göre gelişmiş veya temel kontrol paneli
■■Dahili Modbus RS-485 fieldbus arabirimi
■■Hızlı parametre ayarlama için FlashDrop aracı
■■Dalgıç pompalar
■■ Sulama pompaları
■■Besleme ve dönüş fanları
Önemli Noktalar
■■Pompa ve fan özellikleri
■■Eşdeğerde yükseklik ve derinlik
■■Enerji verimliliği hesaplayıcılar
■■Uygulamaya göre gelişmiş veya temel kontrol paneli
■■Dahili Modbus RS-485 fieldbus arabirimi
■■Hızlı parametre ayarlama için FlashDrop aracı
ABB ACS310 İNVERTER VİDEO
1fAZLI 200-240V BESLEME
ACS310-03X-02A6-2 R0
ACS310-03X-03A9-2 R0
ACS310-03X-05A2-2 R1
ACS310-03X-07A4-2 R1
ACS310-03X-08A3-2 R1
ACS310-03X-10A8-2 R2
ACS310-03X-14A6-2 R2
ACS310-03X-19A4-2 R2
ACS310-03X-26A8-2 R3
ACS310-03X-34A1-2 R4
ACS310-03X-50A8-2 R4
ACS310-03X-02A6-2 R0
ACS310-03X-03A9-2 R0
ACS310-03X-05A2-2 R1
ACS310-03X-07A4-2 R1
ACS310-03X-08A3-2 R1
ACS310-03X-10A8-2 R2
ACS310-03X-14A6-2 R2
ACS310-03X-19A4-2 R2
ACS310-03X-26A8-2 R3
ACS310-03X-34A1-2 R4
ACS310-03X-50A8-2 R4
3 fazlı besleme gerilimi
380 - 480 V sürücüler
ACS310-03X-01A3-4 R0
ACS310-03X-02A1-4 R0
ACS310-03X-02A6-4 R1
ACS310-03X-03A6-4 R1
ACS310-03X-04A5-4 R1
ACS310-03X-06A2-4 R1
ACS310-03X-08A0-4 R1
ACS310-03X-09A7-4 R1
ACS310-03X-13A8-4 R3
ACS310-03X-17A2-4 R3
ACS310-03X-25A4-4 R3
ACS310-03X-034A-1 R4
ACS310-03X-41A8-4 R4
ACS310-03X-48A4-4 R4
380 - 480 V sürücüler
ACS310-03X-01A3-4 R0
ACS310-03X-02A1-4 R0
ACS310-03X-02A6-4 R1
ACS310-03X-03A6-4 R1
ACS310-03X-04A5-4 R1
ACS310-03X-06A2-4 R1
ACS310-03X-08A0-4 R1
ACS310-03X-09A7-4 R1
ACS310-03X-13A8-4 R3
ACS310-03X-17A2-4 R3
ACS310-03X-25A4-4 R3
ACS310-03X-034A-1 R4
ACS310-03X-41A8-4 R4
ACS310-03X-48A4-4 R4
Abb Hız kontrol cihazı
