Teco invertör 7300PA serisi
Teco 7300Pa series ac drive
Teknik Detaylar
440 V Sınıfı: Üç Faz Besleme 5-500 HP Güç Aralığı
Özellikler
- Fan ve Pompa Uygulamalarına özel
- PID fonksiyonu ve enerji tasarrufu özelliği
PID uyku modu özelliği
LCD sökülebilen ve kopyalanan panel

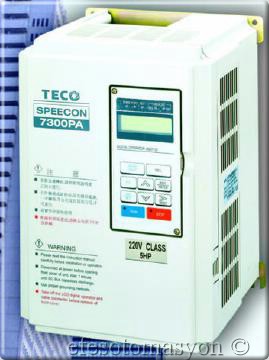

TECO inverter Westinghouse Speecon 7300PA Serisi hız kontrol cihazı
TECO Westinghouse Speecon 7300PA Series Inverters
7300PA serisi
7300Pa drive
Teco 7200GS
7200GS inverter
Teco F33 serisi
Teco F33 series
Teco 7300cv invertör
Teco inverter 7300cv
Teco inverter CPV serisi
Teco CPV series ac drive
Teco V33 inverter
Teco V33 ac motor drive
Teco inverter E310
Teco E310 ac drive
Teco E2 serisi ac sürücü
Teco E2 series ac inverter
Teco FM 100
FM 100 inverter
JSDA servo
JSDA servo system
Teco JSDE servo
JSDE serie servo
SG2 akıllı röle
SG2 smart relay
Teco plc TP03
Teco plc TP03
7300PA Genel Özellikleri
·Fan ve Pompa uygulamalarına özel seri
·Geniş güç aralığı 0.37 - 375 kW
·0.1 - 180 Hz çıkış frekansı
·PID ve otomatik enerji tasarrufu fonksiyonu
·Taşınabilir LCD veya Led ekran
·PID Sleep / Wake up fonksiyonu
·8 adet çok fonksiyonlu dijital giriş
·3 adet çok fonksiyonlu analog giriş
·2 adet çok fonksiyonlu analog çıkış
·3 adet ayarlanabilir röle çıkış kontağı
·PTC termistör girişi
·PA-PID kartı ile maximum 7 pompa kontrolu yapılabilir
·On - Off kontrollu soğutma fanı
·Fan ve Pompa uygulamaları için enerji tasarrufu
·Stall engelleme fonksiyonu
·Opsiyonel Modbus, Profibus, Metasys ve Lonworks haberleşmesi
·Motor hareketlerini izleme imkanı (Hz, rpm, V, A, kW, kWh)
·Motor koruma fonksiyonları
·UL ve CE onaylı
Pompalar ve fanlar için frekans invertörleri
• Enerji tasarruf fonksiyonu.
• Tahsis edilmiş HVAC
fonksiyonları ile ileri seviyeli PID kontrolörü.
• Harmonik azaltma için 12 puls çalışma.
• Hız arama.
• Standart RS-485 haberleşme - MODBUS.
• Opsiyonel network kartları (DeviceNet, Profibus,
CANOpen, LONWORKS).
• PLC Opsiyon kartı.
• PC yapılandırma aracı CX-Drive.
• CE, UL, ve cUL işaretleri ile Lloyds onayı.
E7 IP54
• Dayanıklı metal şase.
• LCD operatör.
• Dahili RFI filtresi.
Özelleştirilmiş yazılım
• İnvertör yazılımı özel uygulamaları karşılayacak
şekilde özelleştirilebilir.
• Örnekler:
Pompa Dizisi (S-8801).
*Detaylı bilgi için lütfen CASE yazılım bölümüne başvurun.
Nominal Değerler
• 200 V Sınıf 0,4 ile 110 KW.
• 400 V Sınıf 0,4 ile 300 KW.
Hızlanma/Yavaşlama süresi: 0,01 ila 6000,0 s (bağımsız hızlanma ve yavaşlama ayarları için seçilebilir 2 kombinasyon)
Frenleme torku Yaklaşık % 20
Ana kontrol fonksiyonları: Anlık güç kaybı için yeniden başlama, hızlı aramalar, aşırı tork algılama, 5-hız kontrolü (maksimum), hızlanma/yavaşlama süre değişimleri:, S-eğrisi hızlanma, 3-kablolu kontrol, autotuning, soğutma fanı ON/OFF kontrolü, tork kompansasyon, sıçrama
frekansları, frekans referansları için üst ve alt limitler, başlatma ve durdurma için DC frenleme, yüksek kayma freni,
PI kontrol (uyku fonksiyonlu), enerji tasarruf kontrolü, MEMOBUS haberleşmeleri (RS-485/422 maksimum 19,2 kbps),
hata sıfırlama ve fonksiyon kopyalama.
Koruyucu fonksiyonlar:
Motor koruma :Elektronik termal aşırı yük rölesi ile koruma.
Anında aşırı akım koruması :Nominal çıkış akımının yaklaşık % 200’ünde durur.
Sigorta atma koruması :Sigorta attığında durur.
Aşırı yük koruması: 1 dakika için nominal akımın % 120’si
Aşırı gerilim koruması: 200 Sınıfı İnvertör: Ana devre DC gerilimi 410 V üzerinde olduğunda durur.
400 Sınıfı İnvertör: Ana devre DC gerilimi 820 V üzerinde olduğunda durur.
Düşük gerilim koruması: 200 Sınıfı İnvertör: Ana devre DC gerilimi 190 V altında olduğunda durur.
400 Sınıfı İnvertör: Ana devre DC gerilimi 380 V altında olduğunda durur.
Anlık güç kaybında devam: Anlık güç kaydı yöntemini seçerek, güç 2 s. içerisinde geri gelirse çalışmaya devam edilebilir.
Soğutucunun aşırı ısınması :Termistör ile koruma.
Durmanın önlenmesi: Hızlanma, yavaşlama veya çalışma esnasında durmanın önlenmesi.
Topraklama koruması: Elektronik devreler ile koruma.
Şarj göstergesi: Ana devre DC gerilimi yaklaşık 50 V ve üzerinde olduğunda yanar.
Koruyucu yapı: Kapalı, duvara monte edilen tip (NEMA 1): 18,5 kW veya daha az (200 V ve 400 V sınıfı İnvertörler için aynı)
Açık şasi tipi :(IP00): 22 kW veya daha fazla (200 V ve 400 V sınıfı İnvertörler için aynı)
Kapalı, duvara monte edilen tip (IP54): 7,5 kW ile 55 kW arasında (400 V sınıfı İnvertörler)
Ortam:
Çevre çalışma sıcaklığı:
-10°C ila 40°C (Kapalı duvara monte edilen tip)
-10°C ile 45°C (Açık şasi tipi)
Çevre çalışma nemi: Maks. % 95 (yoğunlaşma olmadan)
Depolama sıcaklığı: - 20°C ila + 60°C (nakliye esnasında kısa süreli ısı)
Uygulama alanı :İç mekanda (aşındırıcı gaz, toz vs. olmadan)
Yükseklik: 1000 m maks.
Vibrasyon :10 ile 20 Hz, 9,8 m/s2 maks.; 20 ile 50 Hz, 2 m/s2 maks
Kontrol metodu: Sinüs dalgası PWM V/f kontrol
Hız kontrol aralığı 1:40
Hız kontrol hassasiyeti ± 3 (25°C ± 10°C)
Frekans kontrol aralığı 0,0 ile 200,0 Hz
Frekans hassasiyeti:(sıcaklık karakteristikleri)
Dijital referanslar: ±% 0,01 (-10°C ile + 40°C)
Analog referanslar: ±% 0,1 (25°C ± 10°C)
Frekans ayar çözünürlüğü:
Dijital referanslar: 0,01 Hz
Analog referanslar: 0,025/50 Hz (11 bit artı işareti)
Çıkış frekans çözünürlüğü: 0,01 Hz
Frekans ayar sinyali :0 ile +10 V, 4 ile 20 mA
JNTMBGBB0002AZSU
JNTMBGBB0003AZSU
JNTMBGBB0005AZSU
JNTMBGBB7R50AZSU
JNTMBGBB0010AZSU
JNTMBGBB0015AZSU
JNTMBGBB0020AZSU
JNTMBGBB0025AZ-U
JNTMBGBB0030AZ-U
JNTMBGBB0040AZ-U
JNTMBGBB0050AZ-U
JNTMBGBB0060AZ-U
JNTMBGBB0075AZ-U
JNTMBGBB0001JKSU
JNTMBGBB0002JKSU
JNTMBGBB0003JKSU
JNTMBGBB0005JKSU
JNTMBGBB7R50JKSU
JNTMBGBB0010JKSU
JNTMBGBB0015JKSU
JNTMBGBB0020JKSU
JNTMBGBB0025JK-U
JNTMBGBB0030JK-U
JNTMBGBB0040JK-U
JNTFBGBA0025AZ-2
JNTFBGBA0030AZ-2
JNTFBGBA0040AZ-2
JNTFBGBA0050AZ-2
JNTFBGBA0060AZ-2
JNTFBGBA0075AZ-2
JNTFBGBA0100AZ-2
JNTFBGBA0125AZ-2
JNTFBGBA0150AZ-2
JNTFBGBA0175AZ-2
JNTFBGBA0215AZ-2
JNTFBGBA0250AZ-2
JNTFBGBA0300AZ-2
JNTFBGBA0350AZ-2
JNTFBGBA0400AZ-2
JNTEBCBA0025AZ-2
JNTEBCBA0030AZ-3
JNTEBCBA0040AZ-4
JNTEBCBA0050AZ-5
JNTEBCBA0060AZ-6
JNTEBCBA0075AZ-7
JNTEBCBA0100AZ-8
JNTEBCBA0125AZ-9
JNTEBCBA0150AZ-10
JNTEBCBA0175AZ-11
JNTEBCBA0215AZ-12
Belli başlı serileri aşağıdadır
Teco inverter 7300PA Başlıca Özellikleri
- Enerji Tasarrufu yazılımı
- PA Link yazılımı
Opsiyonlar
1- Profibus Haberleşme Kartı
2- LonWorks Haberleşme kartı
3- Metasys Haberleşme Kartı
4- Çoklu Çıkış Kartı
5- Modbus Haberleşme Kartı
6- LCD Çok fonksiyonlu Panel
