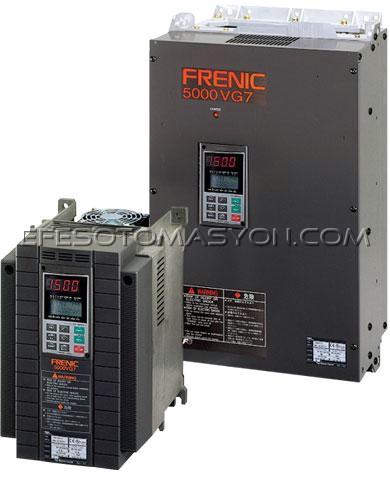

FUJI FRENIC Fuji invertor - 5000VG7S SERI AC DRIVE -HIZ KONTROL CIHAZI

Fuji electric 5000VG7S HIZ KONTROL CİHAZI

FUJI FRENIC 5000VG7S 0.005 Hız kontrol hassasiyeti
(Vektör kontrol altında PG ile özel bir motor ile test:
Bir buçuk bizim geleneksel modele göre). 100Hz Hızı tepki
(Vektör kontrol altında PG ile özel bir motor ile test:
iki kere bizim geleneksel modele göre). 800Hz Mevcut tepki
(Vektör kontrol altında PG ile özel bir motor ile test:
dört defa bizim geleneksel modele göre).
% 3 Tork kontrol hassasiyeti (doğrusal).

630kW 0.75 ile kapasite aralığı ile tek bir modele dayalı basit sistem konfigürasyonu. üç özellik türleri karşılayan bir standart ürün.

RS-485 haberleşme fonksiyonu standart
olarak sunulmaktadır T-link ve SX otobüs
fonksiyonları seçenek olarak sunulmaktadır.
PROFIBUS-DP veya DeviceNet gibi
çeşitli fieldbuslar ile Arabirimleri mevcuttur.

Gelişmiş ayar fonksiyonu
motor durduğunda Motor parametreleri ayarlanabilir. Dahili yük adaptif kontrol fonksiyonu ile yük
titreşim gözlemci işlevi bastırmak için donatılmış
Kademesiz değişken çift hız kontrolü hafif yükte mümkündür. pozisyon kontrol fonksiyonu Arttırılmış
Sıfır hız kilitleme kontrolü.
puls giriş (opsiyon) kullanarak pozisyon senkronizasyon kontrol.
Yönlendirme kontrolü (Opsiyonel).
Vektör kontrol motorları iki tür için geçerlidir.
Ayrıca, V / f kontrolü üçüncü motor için geçerlidir. Dahili frenleme ünitesi içinde
Yerleşik 55kW veya daha küçük modeller (200V serisi) ve 110kW veya daha küçük modeller
(400V serisi) için frenleme ünitesi makine ve cihazlar küçülme sağlar. 23 I / O terminali puan

KEYPAD isteğe bağlı bir kablo kullanılarak uzaktan işlem için ayrılabilir. 8 standart dil
arayüzleri (İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca, Çince, Korece ve Japonca)
KEYPAD veya giriş ile KEYPAD işlemleri (YEREL) ve harici sinyal girişi işlemleri arasında
(REMOTE) Anahtarlama harici bir sinyal Jogging operasyon kullanarak KEYPAD

Farklı motorlar için kontrol dört tip seçebilirsiniz.Indüksiyon motorları: vektör kontrolü,
sensörsüz vektör kontrol, V / f kontrol
Senkron motorlar: vektör kontrolü (isteğe bağlı kart gerekir

Kullanıcıların UPAC (Kullanıcı Programlanabilir Uygulama Kartı) ve programlanabilir
fonksiyonları kullanarak özgün bir sistem kurmak için inverter kontrol ve terminal işlevlerini
kişiselleştirebilirsiniz. gerginlik kontrolü, dansçı kontrol ve pozisyon kontrolü için özel
paket yazılım ürünleri sunulmaktadır.

I / O terminali kontrol fonksiyonu Ana devre kondansatör yaşam yargı Inverter doluluk
ölçmek Records ve görüntüler birikmiş operasyon süresi çıkış voltajı, soğutucu sıcaklık
ve termal zaman sürekli ayarlanması inverter konumuna kaydedilir hesaplanan tork değeri
detaylı veriler gibi çalışma koşulları görüntüler elektronik termik koruma farklı motor
uygulanabilir hale getirir. giriş faz kaybına karşı standart koruyucu işlevi. harmonikleri
bastırmak için DC REAKTÖR bağlamak için terminalleri ile donatılmış PTC termistör
ile enerji hattı kopukluk Motor koruma verdiği zararlara karşı korur inverter

Led monitor,7 segment display

başlıca görebildiklerimiz:
Set frekansı,çıkış akımı,
çıkış voltajı,motor hızı ve motor devir sayısı vs ve arıza kodları

bağımsız led lambalar
durum ve bölüm için

Yukarı aşağı program butonları.hız referansı içinde kullanılabilinir

program tuşu:bu tuş ile inverterin parametre ayarlarını yapmak mümkündür

Shift tuşu:gerek parametre ayarı yaparken

gerekse hız referansı vs girerken basamak atlamak için bu tuşu kullanabilirsiniz

Parametre ayarı yaparken:
bu tuşa bastığımızda bulunduğumuz yerden çıkarız

invertör çalışırken ise arıza vs sıfırlamak için kullanırız

func/data: fonksiyon -data seçme tuşudur

burada led monitor dediğimiz yerde evvelce atanmış değerleri görmek için kullanırız

Stop tuşu:panel ile start verildiğinde motoru stop etmek için kullanılır,eğer harici start versa f02 hatası verir

ileri geri veya sağa sola yol vermek için bu tuşlar kullanılır

Ana LCD ekran. bir çok veriyi ve durum değerlerini arıza kodlarını buradan görürüz.

taşınabilir programlama ve gösterge paneli

asansör ve vinç uygulamaları için tasarlandı

1 fazlı seri

FRN0.75VG7S-2
FRN1.5VG7S-2
FRN2.2VG7S-2
FRN3.7VG7S-2
FRN5.5VG7S-2
FRN7.5VG7S-2
FRN11VG7S-2
FRN15VG7S-2
FRN18.5VG7S-2
FRN22VG7S-2
FRN30VG7S-2
FRN37VG7S-2
FRN45VG7S-2
FRN55VG7S-2
FRN75VG7S-2
FRN90VG7S-2

400volt serisi

FRN3.7VG7S-4
FRN5.5VG7S-4
FRN7.5VG7S-4
FRN11VG7S-4
FRN15VG7S-4
FRN18.5VG7S-4
FRN22VG7S-4
FRN30VG7S-4
FRN37VG7S-4
FRN45VG7S-4
FRN55VG7S-4
FRN75VG7S-4
FRN90VG7S-4
FRN110VG7S-4
FRN132VG7S-4
FRN160VG7S-4

FRN200VG7S-4
FRN220VG7S-4
FRN250VG7S-4
FRN280VG7S-4
FRN315VG7S-4
FRN355VG7S-4
FRN400VG7S-4
FRN500VG7S-4
FRN630VG7S-4
FRN710BVG7S-4
FRN800BVG7S-4
