ACS 350 İNVERTÖR

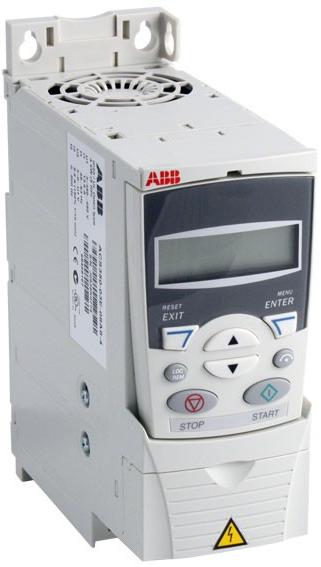

ABB ACS350
ABB genel makine sürücüleri ACS 350 İNVERTÖR

ABB genel makine sürücüleri, makine imalatına yönelik olarak tasarlanmıştır. Seri üretimlerde her bir ürün için harcanan süre son derece önemlidir. Sürücüler, kurulum,parametre ayarları ve devreye alma konuları açısından en hızlı sürücüler olacak şekilde tasarlanmıştır. Standart sürücüler, mümkün olduğunca kullanıcı dostu ve son derece akıllı bir ürün olacak şekilde üretilmiştir. Sürücüler,en zorlu ihtiyaçların karşılanması amacıyla çok çeşitli fonksiyonlar sunmaktadır.
Uygulamalar
ABB genel makine sürücüleri, çok çeşitli makine uygulamalarının ihtiyaçlarını karşılaşacak şekilde tasarlanmıştır. Sürücüler, gıda ve meşrubat, malzeme taşıma, tekstil, baskı, kauçuk ve plastik ile ahşap işleri uygulamaları için idealdir.

Önemli Noktalar
FlashDrop - Ardışıl programlama - Etkileyici bir yazılım ve kompakt donanım - Kullanıcılar ve makineler için optimum hale getirilmiş arabirimler Eşdeğerde yükseklik ve derinlik Rahat montaj
Özellikler Avantajları Notlar

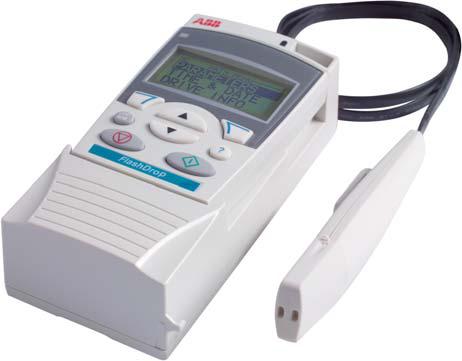

FlashDrop Seri üretimler için sürücüye daha hızlı ve daha kolay parametre yüklenir ve devreye alınır.  Enerjilendirme gerektirmeyen yeni, güvenli ve sorunsuz bir parametre yükleme yöntemi. Patentlidir.
Ardışıl programlama Logic programlama standarttır. Harici PLC kullanım ihtiyacını azaltır.
Uygulamaya özgü 8 basamaklı programlama ile birlikte kapsamlı geçiş ve tetikleme koşulları.
Yazılım İleri teknoloji ve performans ile benzersiz esneklik. Bir dizi yenilikçi özellik ile açık çevrim vektör kontrolü.
Kullanıcı arabirimleri Kontrol paneli gerektirmeyen, uygun maliyetli yaklaşım.Gereken fonksiyonlara göre farklı kontrol panelleri
bulunmaktadır. Koruyucu panel kapağı standarttır. Anlaşılır alfanümerik dinamik menüler, gerçek zamanlı
saat ve 14 dil seçeneği bulunan gelişmiş kontrol paneli. Numerik ekranlı temel kontrol paneli.
Fieldbus’lar Kompakt ve sağlam fi eldbus tasarımıyla yüksek hızda haberleşme.
Dahili soketli tip fi eldbus adaptörleri. Pano uyumluluğu Optimum montaj düzeni ve etkin pano alanı kullanımı. Vidalı, DIN-rayı, yanlamasına ya da yan yana montaj. Eşdeğerde yükseklik ve derinlik Dahili EMC fi ltresi Ek alan, parça, süre ya da maliyet gerekmez. IEC 61800-3‘e uygun 2. çevre fi ltresi standarttır.
Dahili fren kıyıcı Düşük maliyet, yerden tasarruf ve basit kablo bağlantısı. %100 frenleme kapasitesi.
Sürücü koruması Sürücüyü korumak, sorunsuz ve en yüksek kalitede kullanımını sağlamaya yönelik en yeni çözümler.
Motor çıkışı ve IO, yanlış kablo bağlantısına karşı korumalıdır. Dalgalı şebekelere karşı koruma.
Vernikli elektronik kartlar standarttır.
Şebeke bağlantısı
Gerilim ve güç aralığı
1 fazlı, 200 - 240 V ±%10 - 0,37 - 2,2 kW (0,5 - 3 hp)
3 fazlı, 200 - 240 V ±%10 - 0,37 - 4 kW (0,5 - 5 hp)
3 fazlı, 380 - 480 V ±%10 - 0,37 – 11 kW (0,5 - 15 hp)
Frekans 48 - 63 Hz Güç faktörü 0,98

Motor bağlantısı
Gerilim 3 faz, 0 – UKAYNAK arası Frekans 0 - 500 Hz
Sürekli yükleme kapasitesi
(maksimum 40ºC ortam sıcaklığında sabit
moment) Nominal çıkış akımı I2N
Aşırı yüklenme kapasitesi (maksimum 40ºC ortam sıcaklığında) Ağır şartlarda kullanımda, her 10
dakikada bir 1 dakika için 1,5 x I2N
Başlangıçta 2 s için 1,8 x I2N
Anahtarlama frekansı Fabrikasyon Değeri
Seçilebilir 4 kHz 4 kHz adımlarla 4 – 16 kHz
Hızlanma süresi 0.1 - 1800 s
Yavaşlama süresi 0.1 - 1800 s
Frenleme Dahili fren kıyıcısı standart donanımdır
Hız kontrolü Statik doğruluk Dinamik doğruluk
Motor nominal kaymasının %20'si
%100 tork adımıyla <%1 sn Moment kontrolü
Tork adımı artış süresi Lineerlik  hatası
nominal tork ile < 10 msn nominal tork ile ± %5

Çevresel limitler
2 A  Bir dijital çıkış  Tip,Maks. anahtarlama gerilimi,Maks.
anahtarlama akımı,Frekans  Çözünürlük  Hassasiyet
Transistör çıkışı   30 V DC ,100 mA/30 V DC, kısa devre korumalı
10 Hz - 16 kHz  1 Hz  0,2%

Seri haberleşme
Fieldbus’lar   Yenileme hızı  Soketli tip < 10 ms (sürücü ve fi eldbus
modülü arasında) PROFIBUS DP 9 pinli D konektörü Baud hızı
12 Mbit/s’e kadar PROFIBUS DP ve PROFIBUS DPV1
Şebeke tarafı “PROFIdrive” profi line dayanır.DeviceNet
5 pinli vidalı tip konektör
Baud hızı 500 kbit/s’e kadar Şebeke tarafı ODVA “AC/DC drive”
profi line dayanır.CANopen 9 pinli D konektörü Baud hızı 1 Mbit/s’e
kadar Şebeke tarafı CiA DS402 profi line dayanır. Modbus
4 pinli vidalı tip konektör Baud hızı 115 kbit/s’e kadar

Şok Bobinleri
AC giriş bobinleri Harici opsiyon Kısmi yüklerde THD değerini
azaltmak ve EN61000-3-2‘ye uyum için.AC çıkış bobinleri
Harici opsiyon Daha uzun motor kabloları kullanabilmek için
Tip kodu
Bu, güç değerini ve kasa tipini belirterek sürücünüzü tanımlayan bir referans numarasıdır
(tip kodu sağdaki, sütun 4’de gösterilmiştir). Tip kodunu seçtikten sonra, yan sayfada gösterilen
sürücü boyutlarını ve kasa tipini belirlemek için sütun 5’i kullanabilirsiniz.
Kullanıcı arabirimleri
Panel kapağı
Panel kapağı, sürücünün bağlantı
yüzeylerini koruma
amacına yöneliktir. ACS350
sürücüsünde panel kapağı
standart donanım olarak gelir.
Ayrıca, opsiyon olarak iki
alternatif kontrol paneli de
bulunmaktadır.

Temel kontrol paneli
Temel kontrol panelinde tek
satırlı nümerik bir gösterge
bulunur. Panel, sürücüyü kontrol
etmek, parametre
değerlerini ayarlamak veya bir
sürücüden diğerine
parametre kopyalamak
için kullanılabilir.

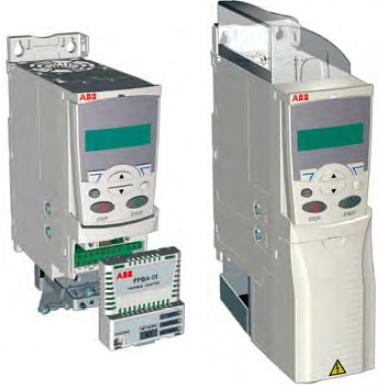

Makine arabirimleri
Soketli fi eldbus modülleri, otomasyon
sistemlerine bağlantı sağlamaktadır.
Tek bir bükümlü  tel çifti sayesinde
çok fazla miktarda kablo kullanılması
önlenerek maliyet düşürülür ve sistem
daha güvenli hale getirilir.
ACS350 aşağıdaki fi eldbus opsiyonlarını
destekler: DeviceNet,PROFIBUS DP
CANopen,Modbus RTU

Koruma ve montaj
NEMA 1 kiti
NEMA 1 kitinde parmak koruması için
bir bağlantı kutusu,kablo kanalı montajı
ve kir ve toza karşı koruma için bir
başlık bulunur.

Terminal kapağı
Terminal kapağı, I/O bağlantılarının
korunması amacına yöneliktir.

Kelepçe plakaları
Kelepçe plakaları, elektriksel bozucu
etkilere karşı koruma
sağlar. Kelepçeleriyle birlikte kelepçe
plakaları, sürücü ambalajında
standart donanım olarak bulunur.
Fren dirençleri
Fren dirençleri aşağıdaki tablo kullanılarak seçilebilir.
Fren dirençlerinin seçimi ile ilgili daha fazla bilgi için,
ACS350
Kullanım Kılavuzuna bakınız.
Bir dahili fren kıyıcısı, ACS350 sürücüde standart
donanımdır. Bu nedenle, montaj için ayrı bir yer
ve süre gerektirmez.
Ortam sıcaklığı -10 - 40oC (14 - 104oF),
donma olmamalıdır
50oC (122oF) için %10 değer kaybı
Yükseklik
Çıkış akımı 0-1000 m (0 - 3281 ft) için
nominal akım,
1000-2000 m arası her 100 m (328 ft)
için %1 düşer
(3281 - 6562 ft)
Bağıl nem %95’ten düşük
(yoğuşmasız)
Koruma sınıfı IP20 / isteğe bağlı
NEMA 1 muhafaza
Kasa rengi NCS 1502-Y, RAL 9002,
PMS 420 C İletken toz olmamalıdır
Sınıf 1C2 (kimyasal gazlar)
Sınıf 1S2 (katı maddeler)
Sınıf 2C2 (kimyasal gazlar)
Sınıf 2S2 (katı maddeler)
Sınıf 3C2 (kimyasal gazlar)
Sınıf 3S2 (katı maddeler)
Ürün uyumu
Ekleriyle birlikte 73/23/EEC
Alçak Gerilim Yönergesi
98/37/EC Makine Yönergesi
Ekleriyle birlikte 89/336/EEC
EMC Yönergesi
Kalite güvence sistemi ISO 9001
Çevre sistemi ISO 14001
UL, cUL, CE, C-Tick ve
GOST R onayları
Programlanabilir kontrol bağlantıları
Gerilim
ACS350 iki gerilim aralığında bulunmaktadır:
2 = 200 - 240 V
4 = 380 - 480 V
Seçtiğiniz gerilime göre “2” veya “4”’ü yukarıda gösterilen
tip koduna yerleştirin.

Yapı
Yukarıda gösterilen örnek tip kodundaki “01E”, sürücü
fazına ve EMC fi ltrelemesine bağlı olarak değişir.
İstediğiniz seçimi aşağıdan yapabilirsiniz.
01 = 1 fazlı 03 = 3 fazlı
E = EMC fi ltresi bağlı, 50 Hz frekans
U = EMC fi ltresi bağlı değil, 60 Hz frekans
(Gerektiğinde, fi ltre kolayca takılabilir.)
Gelişmiş kontrol paneli
Gelişmiş kontrol panelinde, sürücünün kolay programlanabilmesi
için çoklu dil seçeneğine sahip bir alfanümerik ekran bulunur.
Kontrol panelinde,kullanıcıya rehberlik etme amacıyla çeşitli
asistanlar ve bir dahili yardım işlevi bulunmaktadır. Buna, hataları
kaydetmek ve sürücünün start/stop gibi kontrollerinin
gerçekleştirilmesi için kullanılan gerçek zaman saati de
dahildir. Kontrol paneli, yedekleme ve başka bir sürücüye
yükleme amacıyla parametrelerin kopyalanması için de kullanılabilir.
Geniş grafi k ekran ve fonksiyonel butonlar sayesinde, parametre
izleme ve geçişler son derece kolaydır.

Potansiyometre
İki anahtarlı potansiyometre kiti MPOT-01: start/stop ve ileri/geri.
Kutuplar, DIP anahtarlarıyla seçilir.Potansiyometre için harici
güç kaynağı gerekmez.

Panel montaj kiti
Panel montaj kiti sayesinde kontrol panelleri pano kapılarına
monte edilebilir. Bu kitte bir adet 3 m uzatma kablosu, bir conta,
montaj vidaları ve bir montaj şablonu bulunur.
ABB ACS350 AC İNVERTER MOTOR
HIZ KONTROL RÖLESİ
ACS150 ja ACS350 replace ACS140 - Replacement guide
ACS350 Flyer
ACS350 IP66 and IP67 Flyer
ACS350, catalog
ACS350 User's Manual
ACS350 with IP66 casing, supplement for user's manual
MFDT-01 FlashDrop User's Manual
MPOT Option Module
ACS400
MUL1-R4 Installation Instructions for ACS310, ACS320, ACS350 and ACS355
ABB ACS350 KULLANIM KLAVUZU TÜRKÇE PDF
ACS350 KATALOG-BROŞÜR
ABB inverter
ACS350
AC200V~240V
IP20
ACS350-01E-02A4-2
ACS350-01E-04A7-2
ACS350-01E-06A7-2
ACS350-01E-07A5-2
ACS350-01E-09A8-2
AC380V~480VIP66
ACS350-03E-01A2-4+B063
ACS350-03E-01A9-4+B063
ACS350-03E-02A4-4+B063
ACS350-03E-03A3-4+B063
ACS350-03E-04A1-4+B063
ACS350-03E-05A6-4+B063
ACS350-03E-07A3-4+B063
ACS350-03E-08A8-4+B063
ACS350-03E-12A5-4+B063
ACS350-03E-15A6-4+B063
AC380V~480VIP20
ACS350-03E-01A2-4
ACS350-03E-01A9-4
ACS350-03E-02A4-4
ACS350-03E-03A3-4
ACS350-03E-04A1-4
ACS350-03E-05A6-4
ACS350-03E-07A3-4
ACS350-03E-08A8-4
ACS350-03E-12A5-4
ACS350-03E-15A6-4
ACS350-03E-23A1-4
ACS350-03E-31A0-4
ACS350-03E-38A0-4
ACS350-03E-44A0-4
Programlanabilir kontrol bağlantıları
İki analog giriş Gerilim sinyali -Tek kutuplu - Çift kutuplu
Akım sinyali - Tek kutuplu ,Çift kutuplu - Potansiyometre
Çözünürlük -  Hassasiyet :0 (2) - 10 V, Rin > 312 kohm -10 - 10 V, Rin > 312 kohm 0 (4) - 20 mA, Rin = 100 ohm
-20 - 20 mA, Rin = 100 ohm 10 V ±1% maks. 10 mA, R < 10 kohm
Bir analog çıkış 0 (4) - 20 mA, yük < 500
Yardımcı gerilim 24 V DC ± %10, maks. 200 mA  Beş dijital giriş
Giriş empedansı 12 - 24 V DC dahili veya harici güç kaynaklı,
PNP ve NPN, darbe katarı 0 - 10 kHz 2.4 kohm Bir röle çıkışı
Maks. anahtarlama gerilimi - Maks. anahtarlama akımı,Maks.
sürekli akım NA + NK 250 V AC/30 V DC 0,5 A/30 V DC; 5 A/230 V AC
