Soğutma
ACS150 sürücülerinde soğutma fanları standart
donanımdır. Soğutma havasında korozif maddeler
bulunmamalıdır ve ortam sıcaklığı maksimum 40ºC
olmalıdır. Ortam sıcaklığının maksimum 50ºC olduğu
durumlarda sürücüdeki güç kaybı dikkate alınmalıdır.
Daha ayrıntılı sınırlamalar için bu katalogda yer alan
Teknik özellikler – Çevresel limitler bölümüne bakınız.
Giriş ve çıkış ¸şok bobinleri
Giriş ve çıkış bobinleri için lütfen firmamıza
telefon yada e-mail yoluyla başvurunuz.
Koruma sınıfı NEMA 1
NEMA 1 kitinde parmak koruması için bir bağlantı
kutusu, kablo kanalı montajı ve kir ve toza kar¸sı
koruma için bir ba¸slık bulunur.
FlashDrop
FlashDrop hızlı, kolay parametre seçimi ve ayarlanması
için kullanılan, avuç içi boyutunda bir cihazdır.
Makineyi korumak amacıyla, seçilen parametreleri
gizleme olanağı sunar. Sadece, uygulamada gerekli
olan parametreler gösterilir. Bu araç, parametreleri iki
sürücü arasında ya da bir PC ile bir sürücü arasında
kopyalayabilir. Yukarıda anlatılanların tümü, sürücüye
enerji vermeden (sürücünün ambalajını açmaya gerek
kalmaksızın) yapılabilmektedir.

DrivePM
DrivePM (Drive parameter manager – Sürücü
parametre yöneticisi), FlashDrop için parametre setleri
olu¸sturmak, düzenlemek ve kopyalamak için kullanılan
bir araçtır.
Kullanıcı, her bir parametre/grup için gizleme
seçeneğine sahiptir ve bu sayede istendiği takdirde
sürücü kullanıcısı parametrelerin/grupların tamamını
göremez.

DrivePM gereklilikleri
Windows 2000/XP
PC’de boş seri port

FlashDrop aracı şunları içerir
FlashDrop
CD-ROM üzerinde DrivePM yazılımı
CD-ROM'da pdf formatında
kullanım kılavuzu
PC ve FlashDrop arası
bağlantı için kablo
Pil ¸sarj cihazı
Fren dirençleri
Fren dirençleri ilgili tablo kullanılarak seçilebilir. Fren
dirençlerinin seçimi ile ilgili daha fazla bilgi için,
ACS150 Kullanım Kılavuzuna bakınız.
Bir dahili fren kıyıcısı, ACS150 sürücüde standart
donanımdır. Montaj için ayrı bir yer ve süre
gerektirmez.
Gerilim
ACS150 iki gerilim aralığında bulunmaktadır:
2 = 200 - 240 V
4 = 380 - 480 V
Seçtiğiniz gerilime göre “2” veya “4”’ü sağda gösterilen
tip koduna yerleştirin.
Yapı
Yukarıda gösterilen örnek tip kodundaki “01X” ve
"03X", sürücü fazına ve EMC fi ltrelemesine bağlı olarak
değişir.
.
istediğiniz seçimi aşağıdan yapabilirsiniz
01 = 1 fazlı
03 = 3 fazlı
E = EMC fi ltresi bağlı, 50 Hz frekans
U = EMC fi ltresi bağlı değil, 60 Hz frekans
(Gerektiğinde, filtre kolayca takılabilir.)
Şebeke bağlantısı
Gerilim ve güç aralığı
1 fazlı, 200 - 240 V ±%10
0,37 - 2,2 kW (0,5 - 3 hp)
3 fazlı, 200 - 240 V ±%10
0,37 - 2,2 kW (0,5 - 3 hp)
3 fazlı, 380 - 480 V ±%10
0,37 - 4 kW (0,5 - 5 hp)
Frekans 48 to 63 Hz
Güç faktörü 0,98
Özellikler Avantajları Notlar
FlashDrop Seri üretimler için sürücüye daha hızlı ve daha kolay
parametre yüklenir ve devreye alınır.
Enerjilendirme gerektirmeyen yeni, güvenli ve sorunsuz
bir parameter yükleme yöntemi bulunmaktadır.
Patentlidir.
Sabit kontrol paneli Kullanışlı ve dayanıklı panele sahip sürücü.
LCD ekran, arkadan ışıklandırma ve düğmeler içeren
dahili kontrol paneli.
Dahili potansiyometre Kolay hız ayarı. Dahili potansiyometre.
Kontrol panelinde ayarların
gösterilmesi.
Dahili EMC fi ltresi Ek alan, parça, süre ya da maliyet gerekmez.
IEC 61800-3‘e uygun 2. çevre fi ltresi standarttır.
Dahili fren kıyıcı Düşük maliyet, yerden tasarruf ve basit kablo
bağlantısı.
%100 frenleme kapasitesi.
Esnek kurulum Optimum düzen ve etkin pano alanı kullanımı.
Vidalı, DIN-rayı, yanlamasına ya da yan yana montaj.
Eşdeğerde yükseklik ve derinlik.
Vernikli elektronik kartlar Daha uzun kullanım ömrü ve daha az servis hizmeti.
Nem ve yabancı maddelere karşı koruma standarttır
ABB komponent sürücülerden yeni versiyon

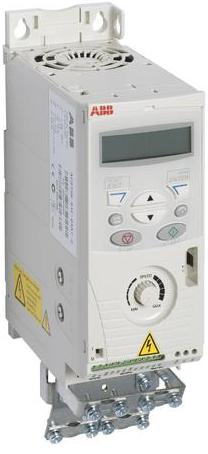

ACS 150 HIZ KONTROL RÖLESİ
ABB component drives
ABB bile¸sen sürücüler, makine imalat sektörüne
yönelik olarak tasarlanmı¸stır. Komponent sürücüler,
optimize edilmi¸s opsiyonları ve seçenekleri ile kolay ve
hızlı temin edilebilmektedirler.
Önemli Noktalar
FlashDrop
Sabit kontrol paneli
Dahili potansiyometre
Dahili EMC fi ltresi
Dahili fren kıyıcı
Esnek kurulum
Vernikli elektronik kartlar
ACS150-01U-02A4-
ACS150-01U-04A7-
ACS150-01U-06A7-
ACS150-01U-07A5-
ACS150-01U-09A8-
ACS150-03U-02A4-
ACS150-03U-03A5-
ACS150-03U-04A7-
ACS150-03U-06A7-
ACS150-03U-07A5-
ACS150-03U-09A8-
ACS150-03U-01A2-
ACS150-03U-01A9-
ACS150-03U-02A4-
ACS150-03U-03A3-
ACS150-03U-04A1-
ACS150-03U-05A6-
ACS150-03U-08A8-4
ABB HIZ KONTROL CİHAZLARI
ABB HIZ KONTROL RÖLESİ
ABB İNVERTÖR
Uygulamalar
Fanlar
Pompalar
Kapı kontrolü
Malzeme ta¸sıma
Konveyörler
ABB ACS 150 inverter kullanım klavuzu pdf
ABB Drives ACS150 User Manual
ACS150 ve 350 hızlı kurulum klavuzu
ABB Drives ACS150 / ACS350 Installation Guide
Abb Hız kontrol cihazları kataloğu acs 150 için
ACS150, catalog
ACS150, flyer
ABB-ACS150-Users-Guide.pdf
